奶牛场可再生天然气项目中的砂砾去除

砂石问题在许多奶牛粪便RNG设施中普遍存在。惰性砂石随垫料、风吹砂砾或共发酵底物进入输送与消化系统。一旦进入系统，砂石就会沉降下来，进而堵塞纤维去除设备、挤占消化池有效容积、加剧磨损，并迫使业主进行昂贵的清池作业。

在某个大型奶牛RNG项目中，这一问题在粪坑、纤维分离设备以及整个固体处理流程中都有体现。现场需要一种能够连续运行、无缝接入现有工厂、同时避免损失可产沼气的挥发性固体的解决方案。

砂砾积累推高维护成本与停机时间

该现场运行着4台完全混合式厌氧消化池（CSTR），总有效容积约900万加仑。进料粪浆含固率控制在8.1%–8.5%左右，以保证泵送能力。

尽管采取了运行控制措施，惰性固体仍是主要负担：

进料粪坑积砂厚度达6–8英尺
纤维分离设备每周或每两周堵塞一次
砂石占用了消化池15%–20%的有效容积，降低实际处理能力
频繁的第三方除砂，据报告年成本为120万美元
每次清理作业视设备与位置不同，可能耗时数天至数周

然而，真正的影响远不止人工与承包商费用，还包括处理能力损失以及下游设备的磨损。因此，现场将重点放在及时截留重质惰性物上，避免其导致停机或削减产能。

下载Paques BIOCYCLONE™行业报告

事实与数据

工艺改造前：

项目地点：美国某奶牛 RNG 设施
规模：约 15,000 头泌乳牛
消化池：4 座完全混合式厌氧反应器（CSTR），总容积约 900 万加仑
水力停留时间（HRT）：约 15 天（现场数据）
进料含固率：8.1%–8.5%n

运行效果：

旁流流量：400 加仑/分钟
S砂量：约 1 吨/天
澄清出料含固率：7.9%（进料为8.1%）。砂砾排出，有机质保留。
排出砂砾含固率：约 40%–60%
惰性物去除率：估计 95%–98%（按旁流计）
投资回收期：不足 5 个月（现场核算）

收益：

清理次数从每月 4 次减少到 1 次/li>
预计每月节省 9 万至 15 万美元
堵塞减少，应急干预次数降低
下游磨损风险下降
挥发性固体（VS）损失极小，保护产气量

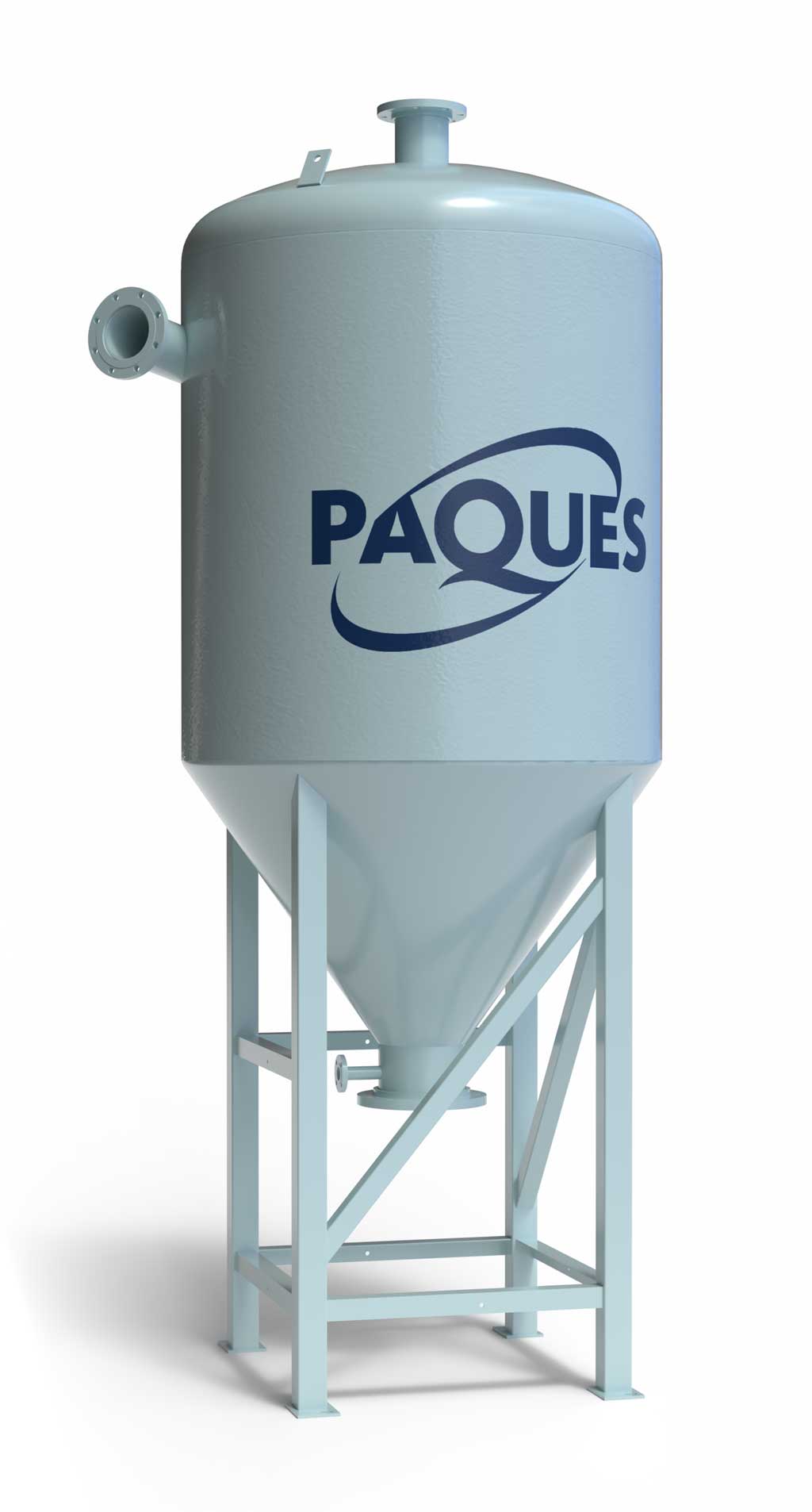

Paques BIOCYCLONE™作为旁路“透析回路”进行改造

基于旋流原理，专为粪便与沼液浆料设计

Paques BIOCYCLONE™采用了操作人员熟悉的水力旋流器物理分离原理。利用离心力，通过比重与粒径的差异分离惰性固体。

BIOCYCLONE™针对性适配高含固浆料工况波动特性，可精准选择性分离重质惰性杂质。

与普通水力旋流器的区别

在许多水力旋流器配置中，底流通过底流口排向一个常压敞口。这种“自由排放”是常见的基准做法，但它限制了在消化液性质变化时对底流行为的控制精度，包括底流排料中的液体含量以及旋流器的尺寸选择。

Paques BIOCYCLONE™则对固体排放进行控制，采用：

重型排料阀，管理底部出料口
专有内构件，稳定流场、强化分离效果
变频驱动（VFD）调速加定时控制，调节底流排放的频率与时长

实现砂砾有效排出的同时，最大限度降低挥发性固体的流失。

占地小、改造影响低

在该奶牛 RNG 设施中，Paques BIOCYCLONE™以旁路“罐体透析”单元的形式安装：

通过一台高含固率进料泵从粪坑取料
在 BIOCYCLONE™罐体中分离重质惰性物
澄清后的粪浆返回粪坑
按可控周期排放浓缩后的砂砾

这种方案不需要改动全厂进水管路，改造工作量小，非常适合还在持续运行的老厂做升级改造。

联系我们，进行一次简短的 RNG 农场评估

可量化的节约、快速的回报、更简单的运营

现场运行成果（2024 年秋季安装，运行超过 12 个月）

Paques BIOCYCLONE™ 实现高含固率底流排渣，同时保障持续稳定的分离澄清效果：

除砂量：	约1吨/天
处理流量：	旁流约400加仑/分钟
平均进料 vs 澄清出料：	进料含固率8.1% –出料含固率7.9%，
仅下降0.2个百分点。砂砾排出，有机质保留：	排出砂砾含固率 40%–60%，挥发性固体损失极低
惰性物去除率：	估计可去除旁流进料中 95%-98% 的无机组分
简单投资回收期：	不足5个月（含设备与安装成本，现场核算）

运行影响

使用Paques BIOCYCLONE™之前	使用Paques BIOCYCLONE™之后
坑内积砂，堵塞事件反复发生清理频率高达每月4次转动设备及下游设备磨损风险增加物料输送中断，产能受损	清理次数降至每月1次预计每月节省维护与清理相关成本9万至15万美元进入下游设备与消化池的砂砾负荷降低运行中断减少，稳定性提高

由于排料过程可控且底流得到浓缩，与依赖大量稀释的方案相比，现场的水处理负担也有所减轻。

“Paques BIOCYCLONE™的关键优势在于可控性。通过对估计排放进行可控管理，我们将砂砾浓缩至含固率高达 60%，同时让挥发性固体留在工艺中。这种控制帮助现场减少了清理频率，稳定了运行。”

——Timur Dunaev
帕克美国公司总经理/首席执行官

准备好评估Paques BIOCYCLONE™是否适合您的RNG农场了吗？

如果您正受困于垫料砂、砂砾或频繁的清淤作业，一次简短的评估就能帮您明确方案的适用性与实施时机。联系帕克专家，共同探讨：

砂砾在您现场的进入点与沉积位置
预期的安装范围与调试周期
基于减少清淤和降低磨损的经济效益分析

联系我们，预约一次RNG农场评估

PAQUES CASE

使用 Paques BIOCYCLONE™降低畜禽粪便消化池的清淤成本

专为应对粪便消化池中砂石积累问题而打造的完美解决方案。 Paques BIOCYCLONE™将高效可控的固液分离与专有内构件相结合，实现无机固体的高浓度排放，提升产气效率，并减少维护停机时间。了解 BIOCYCLONE™如何优化您的沼气生产工艺，带来显著的运营成本节约。
